單相流負壓排水技術走進海南馮塘村

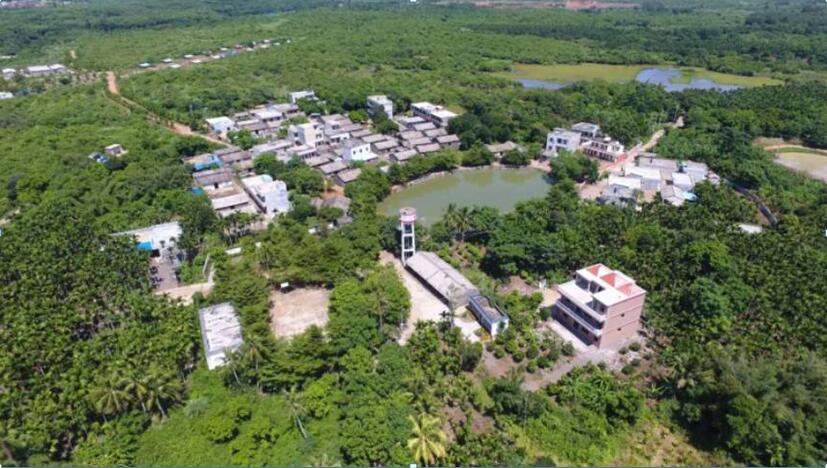

在??谟琅d與澄邁永發的交界處,還有這么一個寧靜而鮮為人知的古村——馮塘村。馮塘古村是一個環繞著池塘修筑房屋,擁有著400多年歷史的火山古村落,寧靜深謐。
一千多年前,冼夫人與馮氏一支自澄邁石石矍港(今馬村港)登陸海南,在此地建立了海南馮氏第一村石石矍村,他們的后代又遷居至???、文昌、定安等地。400多年前,馮氏后人馮經與馮綸兄弟來到永興鎮,在一方水塘邊定居,取馮氏、水塘各一字作為村莊之名。

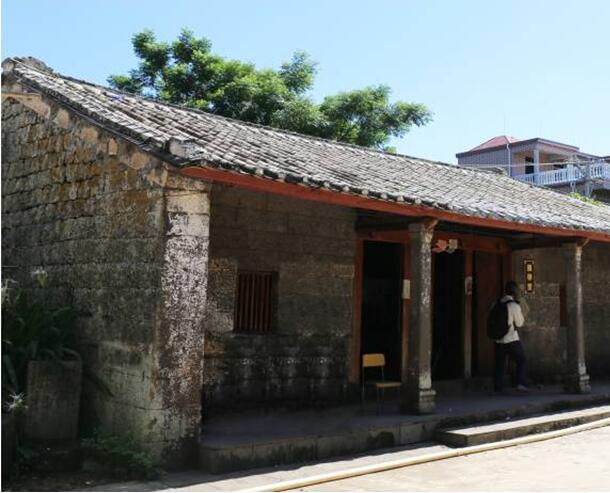

作為一個典型的火山村落,當地的房屋均是就地取材,用火山爆發后留下的玄武巖壘砌而成,通風透氣、冬暖夏涼。
玄武巖雖然為居民帶來了宜居的火山石屋,但卻也為排水施工帶來了困難。古典的玄武巖壘砌房屋地基較淺,經歷了上百年的風吹日曬之后,更加需要特殊的照顧和保護。傳統重力排水管道施工,開挖斷面大,需要沿著管放坡,就會使得開挖深度不斷增加,對于馮塘村地面下30-40cm就是堅硬的玄武巖的地質條件來說,會增加施工開挖費用和房屋地基塌陷的風險,從而造成激烈的群眾社會矛盾。而單相流負壓排水技術,因其具有柔性布管、可適當淺埋、無需放坡等優勢,成功解決了馮塘村排水難的問題。
1、設計理念
馮塘村歷史悠久,環境優美,2019年入選首批全國鄉村旅游重點村,因此如何在污水應收盡收的原則下,同時減少對村落的破壞是本次設計的重中之重。
2、設計難點

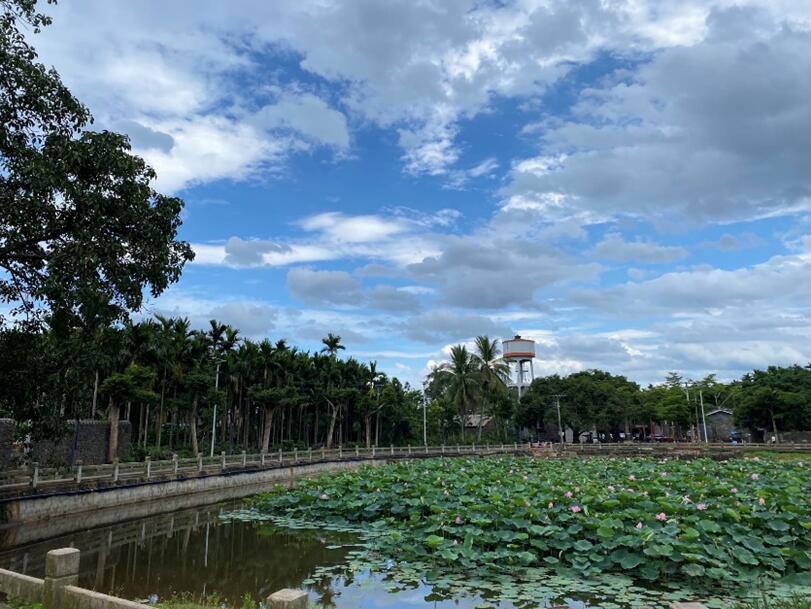

首先,依據馮塘村地形條件,村中心的荷塘為馮塘村的最低點,在塘邊的主路沿線不可避免的需要鋪設污水主管。其次,馮塘村沿塘皆為瀝青路面硬化,如采用常規路面開挖,地下密布的火山巖會成為最大的阻礙,不僅所需費用高,長時間的村內主路施工還將影響村民正常出行。最終,設計采用沿塘內壁掛管布置主管線,再用混凝土包方,力求與池塘邊緣融為一體,在節約投資、縮短工期的同時,盡可能不影響村內整體美觀性。(如下圖)
3、施工優勢

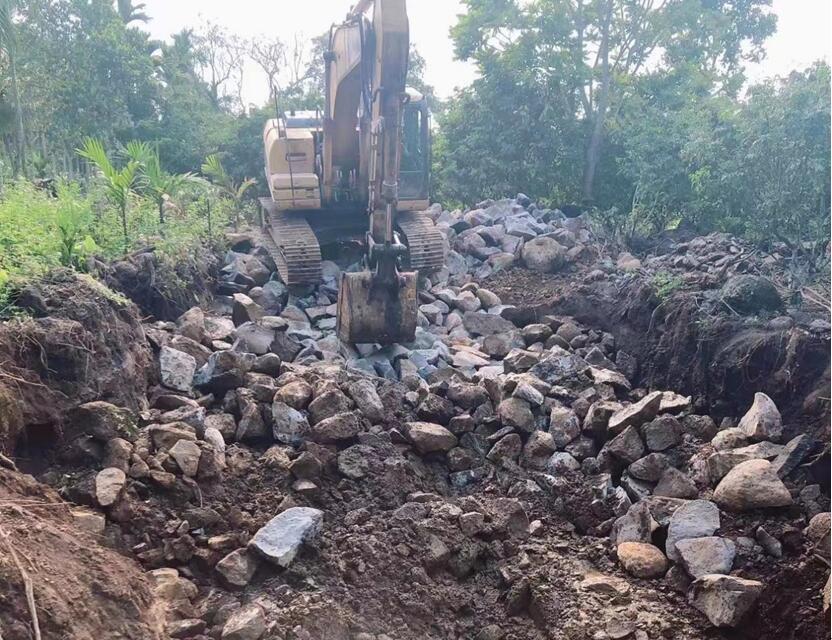

馮塘村地下遍布堅硬巖石,在開挖負壓站基坑時可見一斑。

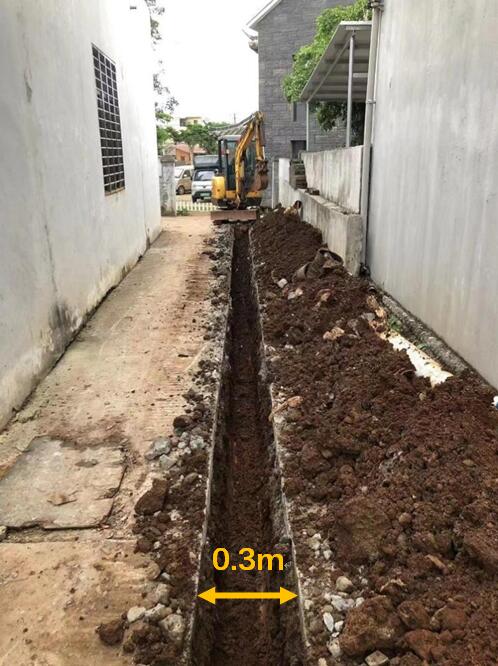

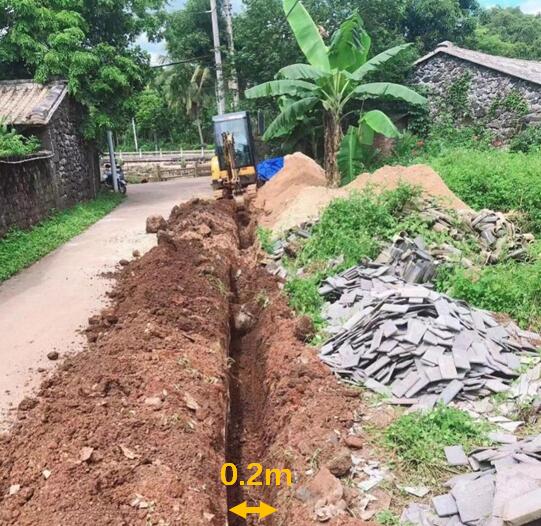

而在這種嚴苛的前提下,單相流負壓排水技術的優勢體現的淋漓盡致。管線開挖無需放坡,負壓支管DN50PE實壁管垂直開槽0.2m即可,而負壓主管DN80PE實壁管也僅需垂直開槽0.3m。
管道開挖可垂直開槽,作業面窄,且對管道坡度無嚴格要求,允許存在一定程度的起伏,大大降低了施工難度,縮短了施工周期,馮塘村全部施工完成僅用時41天。
4、運行優勢
馮塘村負壓收集系統自運行以來,已累計收水2432.7噸,累計電耗336.0度,噸水能耗0.138度/噸,經統計人均排水88.1升/人/天。負壓站與物聯網實時連接,各項數據同步上傳至云端。
單相流負壓排水技術因其管內為純液相,故幾乎沒有臭氣排放,根據GB14554-93《惡臭污染物排放標準》要求,應執行下表二級排放標準值。
表:惡臭污染物排放限值表
序號 | 控制項目 | 單位 | 二級 |
1 | 氨 | mg/m3 | 1.5 |
2 | 硫化氫 | mg/m3 | 0.06 |
3 | 臭氣濃度 | 無量綱 | 20 |
而單相流負壓排水技術實測排氣孔惡臭污染物組分測試結果如下表:
表:負壓站排氣口惡臭污染物組分測試一覽表
序號 | 控制項目 | 單位 | 實測濃度 |
1 | 氨 | mg/m3 | 0.3 |
2 | 硫化氫 | mg/m3 | 0.00 |
3 | 臭氣濃度 | 無量綱 | 5 |
同樣的,噪音據GB3096-2008《聲環境質量標準》,按照聲環境功能區分類,負壓站所在區域最多屬于1類聲環境功能區,晝間噪聲為55dB,夜間噪聲為45dB。
根據實測,負壓站在距離地面1.2m處實測晝間噪音為40dB。
5、結語

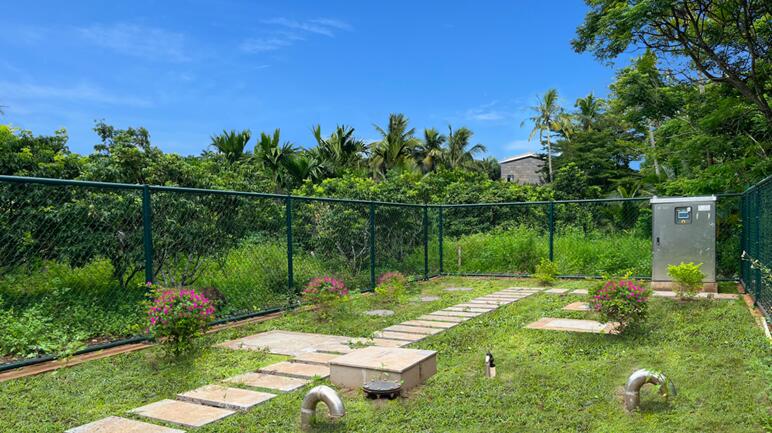

馮塘村的負壓站位于村口路邊,經綠化點綴后,已然融入為馮塘環境的一部分。單相流負壓排水技術在馮塘村的應用,清楚地體現出了該技術的環境友好、施工便捷等優勢。
